Фильтр сетчатый фланцевый со сливным краном

Назначение и область применения

Фильтр задерживает находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Применяется в различных областях, где в качестве рабочей среды используется вода, антифризы, пар или другие жидкости, не вызывающие коррозию элементов фильтра: питьевое водоснабжение, оборотное водоснабжение, водяное пожаротушение, теплоснабжение, холодоснабжение. Фильтр поставляется в комплекте с магнитной вставкой для улавливания намагниченных примесей.

Гарантия производителя

  • Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.

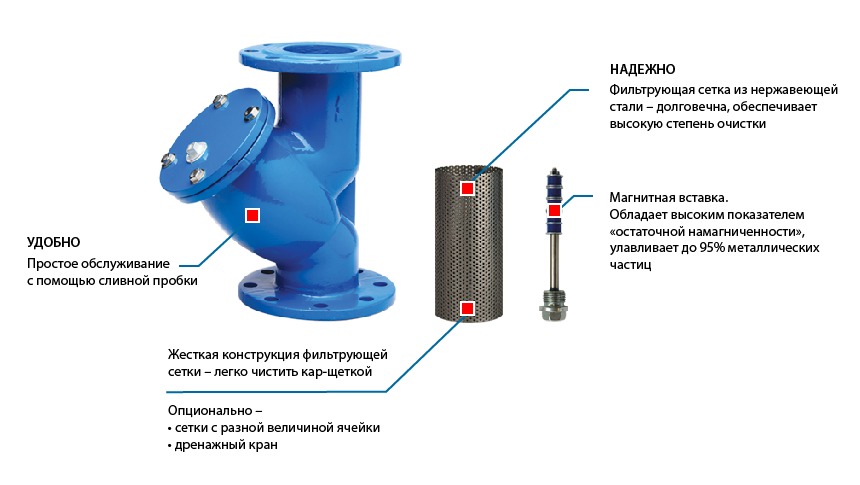

Преимущества

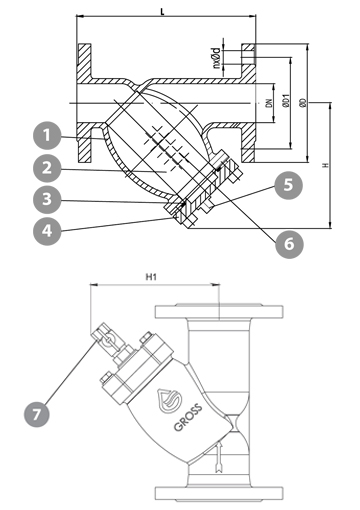

Спецификация материалов

№  Деталь Материал
1 Корпус Высокопрочный чугун ВЧ50 (EN-GJS-500-7)
2 Фильтрующая сетка Нержавеющая  сталь 304
3 Уплотнение Терморасширенный графит
4 Крышка Высокопрочный чугун  ВЧ50 (EN-GJS-500-7)
5 Дренажная пробка Нержавеющая сталь/сталь
6 Магнитная вставка Нержавеющая  сталь/ферромагниты
7  Сливной кран Шаровый латунный кран

Модельный ряд

  • Условный диаметр: DN 15 – DN 600.
  • Условное давление: PN 16.
  • Максимальная рабочая температура: +200 °C.
  • Испытания по ГОСТ 33257-2015: прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 33259-2015.
DN L, мм H1, мм Ø D, мм Ø D1, мм n x d, мм Вес, кг Ø ячейки, мм Артикул 3D
модель
15 130 110 95 65 4 х 14 3,00 1,5 F1516B
20 150 120 105 75 4 х 14 3,20 1,5 F2016B
25 160 130 115 85 4 х 14 3,90 1,5 F2516B
32 180 145 140 100 4 х 18 5,80 1,5 F3216B
40 200 160 150 110 4 х 18 6,90 1,5 F4016B
50 230 170 165 125 4 х 18 9,30 1,5 F5016B
65 290 185 185 145 4 х 18 15,10 1,5 F6516B
80 310 200 200 160 8 х 18 17,60 1,5 F8016B
100 350 265 220 180 8 х 18 24,70 1,5 F10016B
125 400 310 250 210 8 х 18 37,30 2 F12516B
150 480 350 285 240 8 х 22 48,80 2 F15016B
200 600 440 340 295 12 х 22 79,80 2 F20016B
250 730 570 405 355 12 х 26 127,30 2 F25016B
300 850 610 460 410 12 х 26 177,00 2 F30016B
350 980 650 520 470 16 х 26 259,00 2,5 F35016B
400 1100 670 580 525 16 х 30 347,00 2,5 F40016B

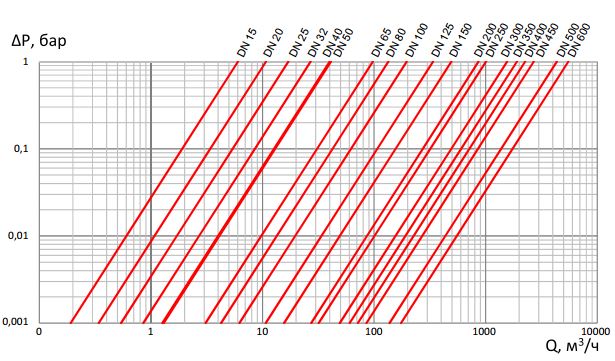

Диаграмма потери давления
