Стальной АРКТИК под приварку с ручкой шаровой кран (СП)
Назначение и область применения
Краны шаровые цельносварные применяются в качестве запорной арматуры, обеспечивающей полное перекрытие потока в трубопроводах, транспортирующих воду, нефтепродукты, газ, а также другие неагрессивные и нетоксичные жидкости, к которым стойки материалы деталей крана.
Гарантия производителя
- Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.
- Средний ресурс: 10 000 циклов открытия-закрытия.
- Средний срок службы: 25 лет.
Сертификаты

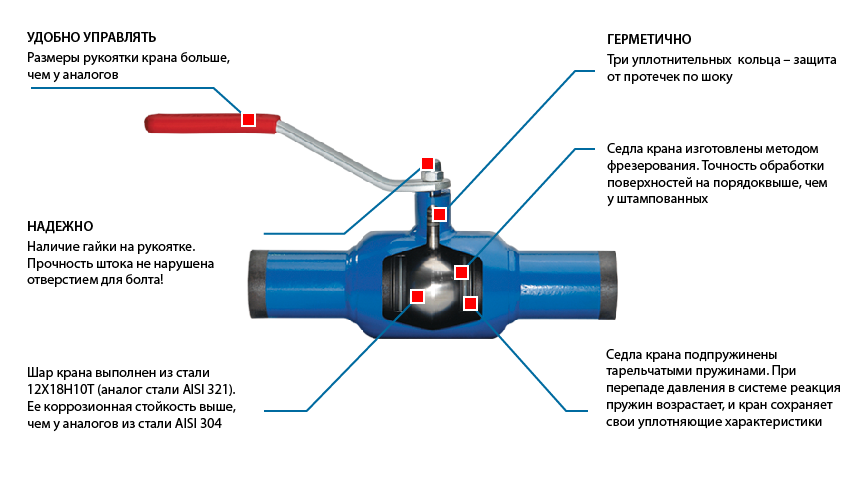

Преимущества
Спецификация материалов
№ | Деталь | Материал |
---|---|---|
1 | Корпус | Сталь 09Г2С |
2 | Шар | Нерж. сталь 12Х18Н10Т |
3 | Шток | Нерж. сталь 20Х13 |
4 | Кольцо уплотнительное | Фторопласт Ф4К20 |
5 | О - кольцо уплотнения штока | Эластомер |
6 | Кольцо уплотнения | Фторопласт Ф4К20 |
7 | Пружина | Закаленная пружинная сталь |
8 | L - кольцо опорное | Нерж. сталь 20Х13 |
9 | Доп. уплотнение шара | Эластомер |
10 | Рукоятка | Сталь |
11 | Горловина | Сталь 09Г2С |
12 | Патрубок | Сталь 09Г2С |
Модельный ряд
- Условный диаметр: стандартнопроходной DN 15 - DN 300.
- Условное давление: PN 25 / PN 40.
- Рабочая температура: -60 °С … +200 °С.
- Герметичность крана: класс «А» по ГОСТ 54808-2011.
- Климатическое исполнение: «УХЛ1» по ГОСТ 15150 (не ниже -60 °С).
- Соответствие ГОСТ 21345-2005.
- Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
- Управление: ручка.
DN | PN | L, мм | L1, мм | H, мм | H1, мм | ØD, мм | ØDH, мм | ØDэф., мм | Kv, м3/ч | Вес, кг | Артикул |
3D модель |
||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15 | 40 | 210 | 148 | 132 | 49 | 38 | 21,3 | 10 | 6 | 0,86 | КШСП-СПД1540Р | |||
20 | 40 | 230 | 148 | 135 | 50 | 42 | 27 | 15 | 14 | 1 | КШСП-СПД2040Р | |||
25 | 40 | 230 | 148 | 138 | 50 | 48 | 32 | 18 | 26 | 1,21 | КШСП-СПД2540Р | |||
32 | 40 | 260 | 148 | 142 | 50 | 57 | 38 | 24 | 41 | 1,5 | КШСП-СПД3240Р | |||
40 | 40 | 260 | 235 | 145 | 44 | 76 | 48 | 30 | 67 | 2,58 | КШСП-СПД4040Р | |||
50 | 40 | 300 | 235 | 154 | 46 | 89 | 57 | 40 | 105 | 3,25 | КШСП-СПД5040Р | |||
65 | 25 | 360 | 235 | 159 | 42 | 108 | 76 | 49 | 182 | 4,9 | КШСП-СПД6525Р | |||
80 | 25 | 370 | 283 | 200 | 66 | 133 | 89 | 63 | 315 | 7,52 | КШСП-СПД8025Р | |||
100 | 25 | 390 | 283 | 209 | 63 | 159 | 108 | 75 | 420 | 10,38 | КШСП-СПД10025Р | |||
125 | 25 | 330 | 525 | 195 | 51 | 180 | 133 | 100 | 650 | 14,22 | КШСП-СПД12525Р | |||
150 | 25 | 360 | 525 | 210 | 58 | 219 | 159 | 125 | 1070 | 22,48 | КШСП-СПД15025Р | |||
200 | 25 | 430 | 625 | 225 | 55 | 273 | 219 | 148 | 1420 | 39,14 | КШСП-СПД20025Р | |||
250 | 25 | 510 | 625 | 270 | 51 | 351 | 273 | 200 | 2620 | 63 | КШСП-СПД25025Р |
