Комплект для бесколодезной установки задвижек

Назначение и область применения

Для бесколодезной установки задвижки комплектуются телескопическим шпинделем и ковером с опорной плитой.

Гарантия производителя

  • Гарантийный срок: 10 лет с момента приобретения.
  • Срок службы: 50 лет.

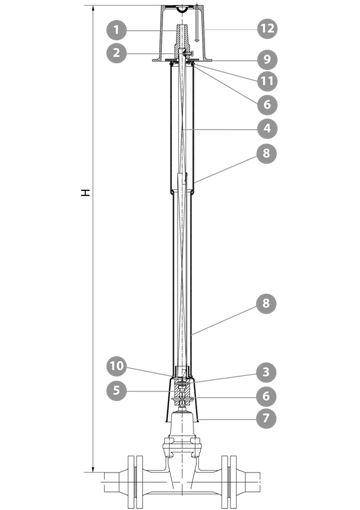

Спецификация материалов

№  Деталь Материал
1 Наконечник Сталь 20 с покрытием Грунт-Эмаль
2 Винт Сталь Fe Zn5
3 Пружинный штифт Cталь 60 G
4 Стержень Сталь 20 с покрытием Грунт-Эмаль
5 Адаптер Высокопрочный чугун EN-GJS-400-15 (ВЧ-40)
6 Шплинт Сталь Fe Zn5
7 Раструб кожуха Полиэтилен
8 Защитный кожух Полиэтилен
9 Установочная опора Полиэтилен
10 Опорная подкладка Полиэтилен
11 Винт Нержавеющая сталь
12 Ковер Чугун

Модельный ряд

Наименование H*, м Вес, кг Артикул 3D
модель
Шток телескопический для задвижки GROSS DN 50-100 1,3-1,8 3,9 TS50100-1,8
Шток телескопический для задвижки GROSS DN 50-100 2,0-2,5 4,7 TS50100-2,5
Шток телескопический для задвижки GROSS DN 125-200 1,3-1,8 3,9 TS125200-1,8
Шток телескопический для задвижки GROSS DN 125-200 2,0-2,5 4,7 TS125200-2,5
Шток телескопический для задвижки GROSS DN 250-300 1,3-1,8 4 TS250300-1,8
Шток телескопический для задвижки GROSS DN 250-300 2,0-2,5 4,8 TS250300-2,5
*Расстояние от поверхности земли до верха трубы

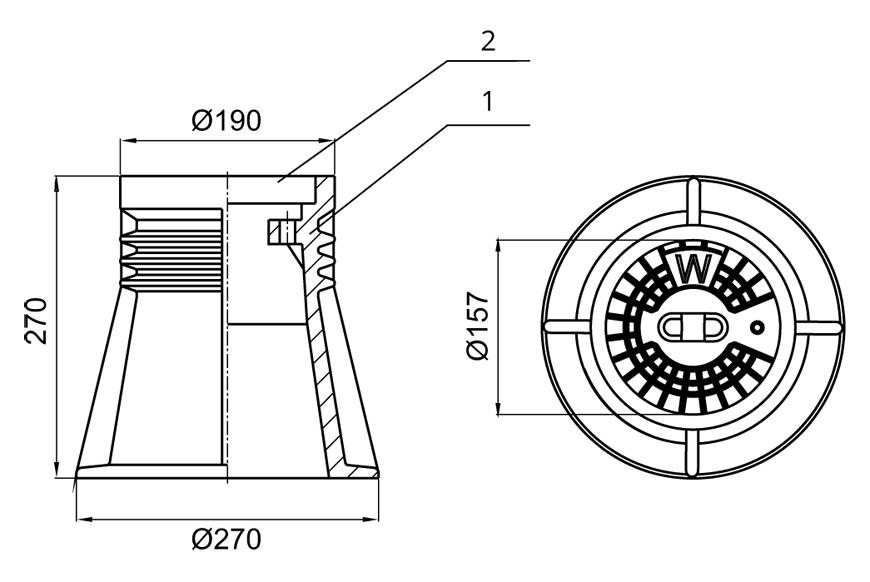

Ковер

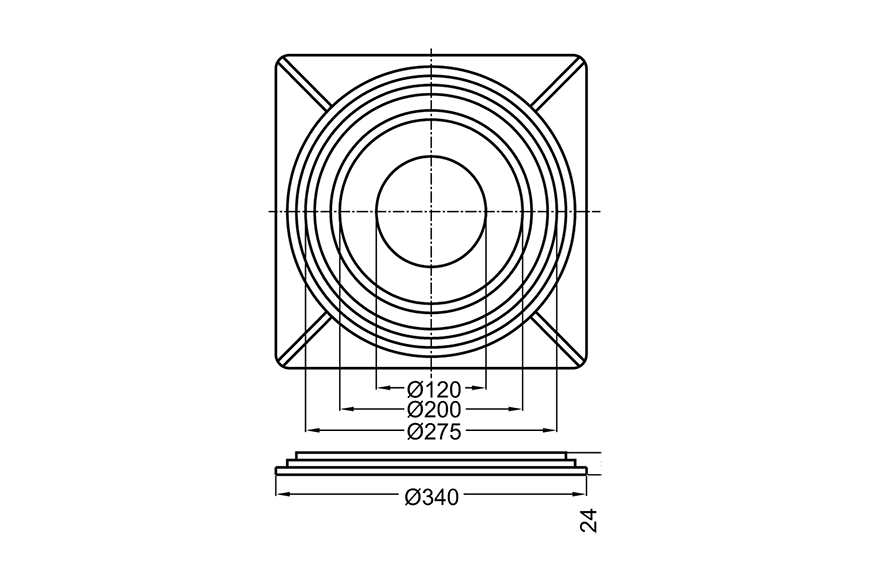

Опорная плита для ковера
