Фильтр сетчатый муфтовый с магнитной вставкой DN 50-80

Назначение и область применения

Фильтр задерживает находящиеся в рабочей среде твердые частицы, размер которых превышает размер ячеек фильтрующей сетки. Применяется в различных областях, где в качестве рабочей среды используется вода, антифризы, пар или другие жидкости, не вызывающие коррозию элементов фильтра: питьевое водоснабжение, оборотное водоснабжение, водяное пожаротушение, теплоснабжение, холодоснабжение. Фильтр поставляется в комплекте с магнитной вставкой для улавливания намагниченных примесей.

Гарантия производителя

Гарантийный срок: 3 года с момента ввода в эксплуатацию, но не более 42 месяцев с момента приобретения.

Сертификаты

Документы

Каталоги в PDF

Скачать тех.паспорт

Cкачать 3D модели

Опросные листы

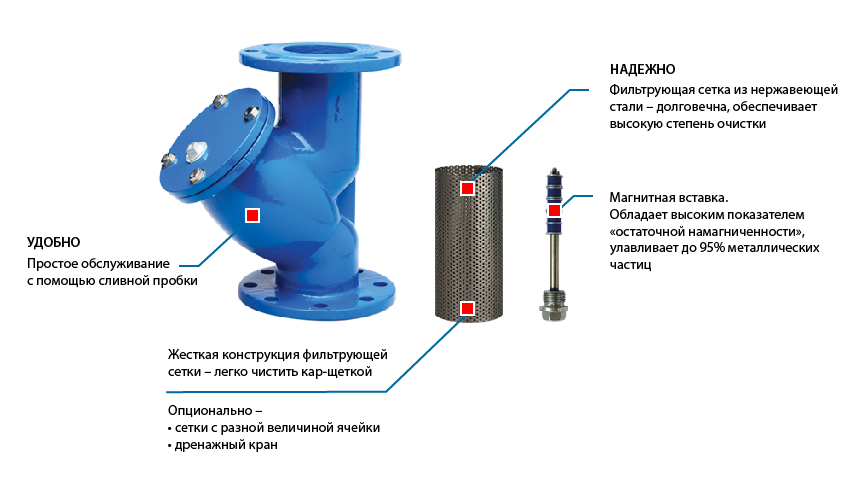

Преимущества

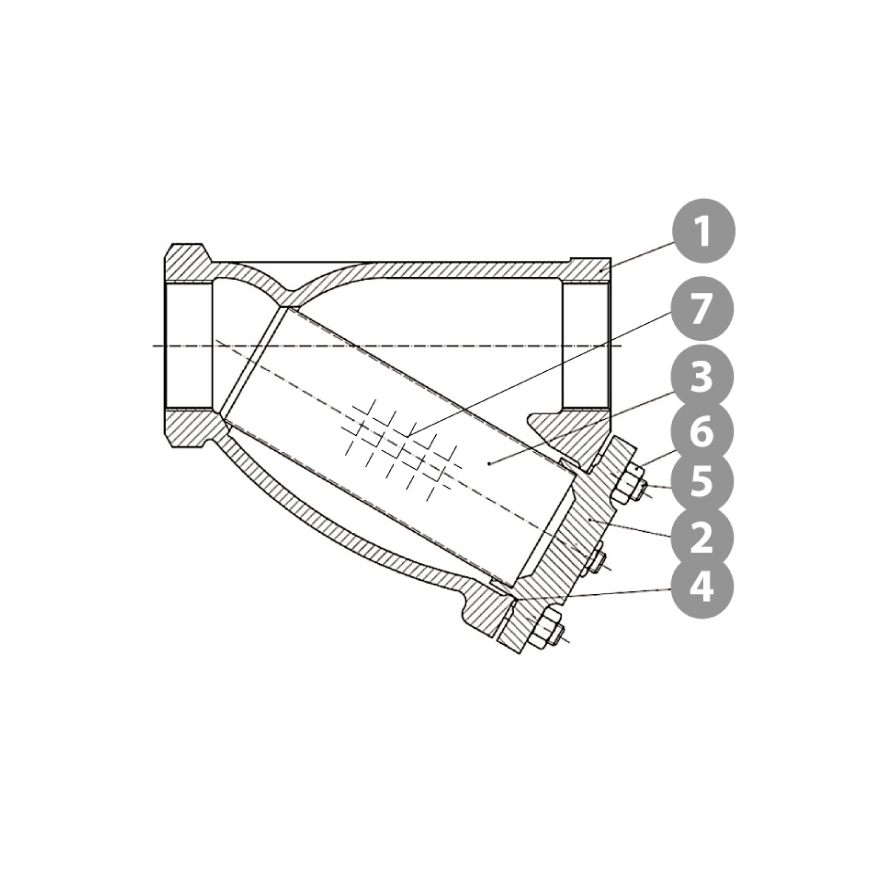

Спецификация материалов

№	Деталь	Материал
1	Корпус	Серый чугун EN-GJL-250
2	Крышка	Серый чугун EN-GJL-250
3	Сетка	Нерж. сталь X5CrNi18-10
4	Прокладка	Карбоамидный каучук
5	Шпилька	Нерж. сталь 8.8 А2А
6	Гайка	Нерж. сталь 8.8 А2А
7	Магнитная вставка	Нерж. сталь / ферромагниты

Модельный ряд

Максимальное рабочее давление: 16 бар.
Максимальная рабочая температура: +200 °С.
Присоединительная резьба по ГОСТ 6357-81 и EN 10226.

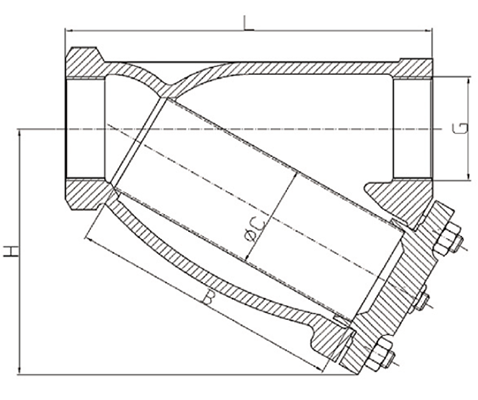

DN	G, дюйм	L, мм	H, мм	C, мм	B, мм	Вес, кг	Артикул
50	2	205	144	60	154	6,1	FTH5016M
65	2 1/2	245	172	76	187	8,5	FTH6516M
80	3	265	186	83	200	12	FTH8016M

Диаграмма зависимости давления от температуры
