Задвижка с обрезиненным клином для систем пожаротушения с электроприводом ГЗ

Назначение и область применения

Задвижка с обрезиненным клином разработана и применяется в системах водяного пожаротушения в качестве запорной арматуры, имеет отличительную окраску красного цвета и указатель положения клина для визуального контроля состояния задвижки, а также на штурвале указатели направления закрытия-открытия и надпись «открыто» - «закрыто». Дополнительно предусмотрена возможность установки одного или двух концевых выключателей крайних положений.

Гарантия производителя

  • Гарантийный срок: 10 лет с момента приобретения.
  • Срок службы: 50 лет.

Сертификаты

Документы

Каталоги в PDF Скачать тех.паспорт Cкачать 3D модели Запросить сертификаты Опросные листы

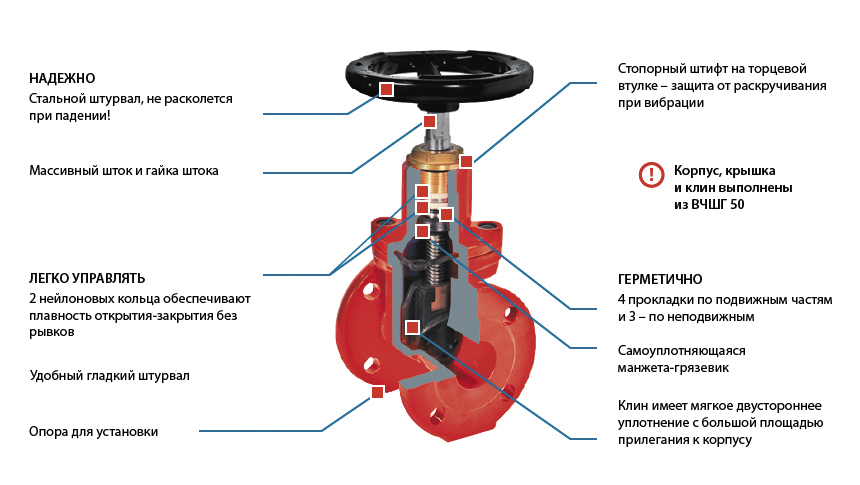

Преимущества

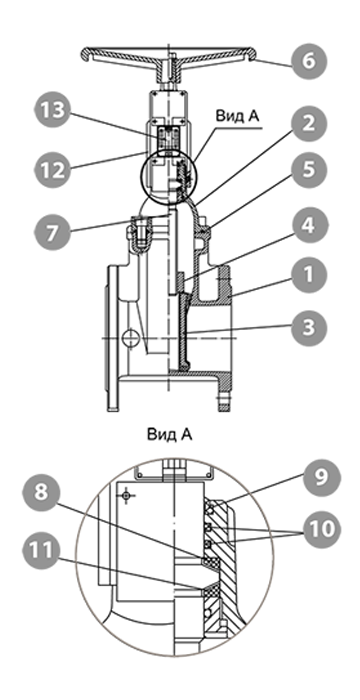

Спецификация материалов

№  Деталь Материал
1 Корпус Высокопрочный чугун EN-GJS-500-7 (ВЧ50)
2 Крышка Высокопрочный чугун EN-GJS-500-7 (ВЧ50)
3 Клин Высокопрочный чугун EN-GJS-500-7 (ВЧ50) / EPDM
4 Гайка клина Бронза
5 Прокладка крышки EPDM
6 Маховик Сталь 20 с полимерным покрытием
7 Шпиндель Нерж. cталь AISI420 (20Х13)
8 Подшипник скольжения Nylon
9 Грязесъёмное кольцо EPDM
10 О - образное кольцо EPDM
11 Подшипник скольжения Nylon
12 Кожух Высокопрочный чугун EN-GJS-500-7 (ВЧ50)
13 Указатель положения клина Бронза
14 Концевой выключатель

Модельный ряд

  • Условный диаметр: DN 40 - DN 600.
  • Условное давление: PN 10 / PN 16.
  • Рабочая температура: -15 °C …+80 °C.
  • Строительная длина по ГОСТ 3706-93 (EN 558-1, DIN 3202-1): короткая, ряд 3 (серия 14, F4).
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 33259-2015.
  • Герметичность задвижки: класс А по ГОСТ 9544-2015 (EN 12266-1).
  • Внутреннее и внешнее антикоррозийное эпоксидное покрытие толщиной не менее 250 мкм.
  • Испытания по ГОСТ 33257-2015: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Климатическое исполнение: УХЛ5 по ГОСТ 15150 (-10 .. +35 °С).
  • Управление: электропривод.
  • Сертификат соответствия "О требованиях к средствам обеспечения пожарной безопасности и пожаротушения" ТР ЕАЭС 043/2017.
DN PN L, мм D, мм D1, мм n, шт Ød, мм H1, мм H, мм G, мм T, мм Модель привода ГЗ Kv, м3/ч Вес, кг Артикул 3D
модель
40 10/16 140 150 110 4 19 195 621 402 260 ГЗ-А.70/24 130 36 GV4016FSERAG380
50 10/16 150 165 125 4 19 195 621 402 260 ГЗ-А.70/24 210 37 GV5016FSERAG380
65 10/16 170 185 145 4 19 220 641 402 260 ГЗ-А.70/24 395 40 GV6516FSERAG380
80 10/16 180 200 160 8 19 250 653 402 260 ГЗ-А.70/24 590 43 GV8016FSERAG380
100 10/16 190 220 180 8 19 280 687 402 260 ГЗ-А.70/24 1050 47 GV10016FSERAG380
125 10/16 200 250 210 8 19 355 820 422 408 ГЗ-А.100/24 1800 64 GV12516FSERAG380
150 10/16 210 285 240 8 23 370 906 533 503 ГЗ-Б.150/24 2820 70 GV15016FSERAG380
200 10 230 340 295 8 23 430 966 533 503 ГЗ-Б.300/24 5970 116 GV20010FSERAG380
250 10 250 395 350 12 23 525 1060 595 453 ГЗ-Б.300/24 10200 157 GV25010FSERAG380
300 10 270 445 400 12 23 630 1170 595 453 ГЗ-Б.300/24 15810 266 GV30010FSERAG380
350 10 290 505 460 16 23 900 1320 595 453 ГЗ-Б.300/24 17820 329 GV35010FSERAG380
400 10 310 565 515 16 28 962 1386 887 429 ГЗ-В.600/24 32700 380 GV40010FSERAG380
500 10 350 670 620 20 28 1220 1644 887 429 ГЗ-В.600/24 52400 651 GV50010FSERAG380
600 10 390 780 725 20 31 1400 1820 887 429 ГЗ-В.900/24 83400 886 GV60010FSERAG380
200 16 230 340 295 12 23 430 966 533 503 ГЗ-Б.300/24 5970 116 GV60016FSERAG380
250 16 250 395 355 12 26 525 1060 595 453 ГЗ-Б.300/24 10200 157 GV60016FSERAG380
300 16 270 445 410 12 26 630 1170 595 453 ГЗ-Б.300/24 15810 266 GV60016FSERAG380
350 16 290 505 470 16 26 900 1320 595 453 ГЗ-Б.300/24 17820 329 GV60016FSERAG380
400 16 310 565 525 16 31 962 1386 887 429 ГЗ-В.600/24 32700 380 GV60016FSERAG380
500 16 350 670 650 20 34 1220 1644 887 429 ГЗ-В.600/24 52400 651 GV60016FSERAG380
600 16 390 780 770 20 39 1400 1820 887 429 ГЗ-В.900/24 83400 886 GV60016FSERAG380
