Назначение и область применения

Затвор с двойным эксцентриситетом диска применяется в качестве запорно-регулирующей арматуры для различных систем, в которых рабочей средой является вода и нейтральные жидкости: хозяйственно-питьевое водоснабжение, оборотное водоснабжение, насосные станции и др. Возможна установка в колодцах и камерах.

Гарантия производителя

  • Гарантийный срок: 10 лет с момента приобретения.
  • Срок службы: 50 лет.

Сертификаты

Документы

Каталоги в PDF Скачать тех.паспорт Cкачать 3D модели Запросить сертификаты Опросные листы

Преимущества

Спецификация материалов

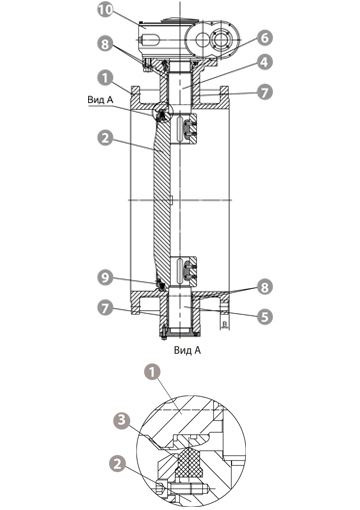

№  Деталь Материал
1 Корпус Высокопрочный чугун
EN-GJS-500-7 (ВЧ50)
2 Диск Высокопрочный чугун
EN-GJS-500-7 (ВЧ50)
3 Уплотнительное кольцо диска EPDM
4 Шток Нерж. cталь AISI420 (20Х13)
5 Нижняя полуось Нерж. cталь AISI420 (20Х13)
6 Втулка Бронза
7 Подшипник штока Бронза
8 О - образное кольцо EPDM
9 Прижимное кольцо диска Нерж. сталь AISI304 (08Х18Н10)

Модельный ряд

  • Условный диаметр: DN 200 - DN 2000.
  • Условное давление: PN 10 / PN 16.
  • Рабочая температура: + 4 °С…+80 °С.
  • Строительная длина по ГОСТ 3706-93 (EN 558-1, DIN 3202-1): короткая, ряд 3 (серия 14, F4).
  • Присоединительные размеры и размеры уплотнительных поверхностей фланцев: соответствуют ГОСТ 12815-80.
  • Герметичность затвора: класс «А» по ГОСТ 54808-2011 (EN 12266-1).
  • Внутреннее и внешнее антикоррозийное эпоксидное покрытие толщиной не менее 250 мкм.
  • Климатическое исполнение: «УХЛ4» по ГОСТ 15150 (0 ..+40 °С).
  • Испытания по ГОСТ 53402-2009: герметичность затвора 1,1хPN; прочность корпуса, герметичность относительно окружающей среды 1,5хPN.
  • Управление: редуктор со штурвалом.
DN PN L, мм L1, мм D1, мм d, мм n, шт A, мм B, мм C, мм F, мм H1, мм H2, мм Kv, м3/ч Модель привода Вес с приводом, кг Артикул 3D
модель
200 10 230 196 295 23 8 526 198 272 312 175 427 1880 SA 07.2 70 BV20010FDENAA380
250 10 250 240 350 23 12 582 219 293 342 203 427 3800 SA 07.6 86 BV25010FDENAA380
300 10 270 260 400 23 12 605 254 351 342 228 468 4150 SA 07.6 118 BV30010FDENAA380
350 10 290 280 460 23 12 661 279 376 368 257 468 8000 SA 10.2 149 BV35010FDENAA380
400 10 310 310 515 28 16 691 320 432 368 287 480 13200 SA 10.2 207 BV40010FDENAA380
500 10 350 370 620 28 16 784 393 513 396 340 607 18250 SA 07.6 285 BV50010FDENAA380
600 10 390 430 725 31 20 802 450 580 396 395 604 28000 SA 10.2 423 BV60010FDENAA380
700 10 430 480 840 31 20 894 530 598 433 453 604 40500 SA 10.2 585 BV70010FDENAA380
800 10 470 560 950 37 24 952 614 691 433 515 635 55100 SA 10.2 809 BV80010FDENAA380
900 10 510 615 1050 37 24 1043 675 750 478 562 635 74000 SA 14.2 1080 BV90010FDENAA380
1000 10 550 670 1160 37 28 1136 748 839 478 620 678 93400 SA 10.2 1412 BV100010FDENAA380
1200 10 630 800 1380 41 28 1292 865 981 563 732 738 142500 SA 10.2 1950 BV120010FDENAA380
1400 10 710 920 1590 44 32 1518 1015 1138 660 842 790 194040 SA 10.2 3059 BV140010FDENAA380
1600 10 790 1050 1820 52 40 1719 1161 1263 698 962 820 261750 SA 14.2 3809 BV160010FDENAA380
200 16 230 196 295 23 12 526 198 272 342 175 427 1880 SA 07.6 73 BV20016FDENAA380
250 16 250 240 355 28 12 582 219 272 368 203 468 3800 SA 10.2 104 BV25016FDENAA380
300 16 270 260 410 28 12 605 254 272 368 228 468 4150 SA 10.2 128 BV30016FDENAA380
350 16 290 280 470 28 16 661 279 272 368 257 468 8000 SA 10.2 191 BV35016FDENAA380
400 16 310 310 525 31 16 691 320 272 368 287 480 13200 SA 10.2 231 BV40016FDENAA380
500 16 350 370 650 34 20 784 393 272 396 340 607 18250 SA 10.2 385 BV50016FDENAA380
600 16 390 430 770 39 20 802 450 272 396 395 604 28000 SA 10.2 553 BV60016FDENAA380
700 16 430 480 840 39 24 894 530 272 433 453 604 40500 SA 10.2 787 BV70016FDENAA380
800 16 470 560 950 41 24 952 614 272 433 515 635 55100 SA 14.2 972 BV80016FDENAA380
900 16 510 615 1050 41 28 1043 675 272 478 562 635 74000 SA 10.2 1332 BV90016FDENAA380
1000 16 550 670 1170 44 28 1136 748 272 478 620 678 93400 SA 10.2 1725 BV100016FDENAA380
1200 16 630 800 1390 50 32 1292 865 272 563 732 738 142500 SA 10.2 2805 BV120016FDENAA380
1400 16 710 920 1590 50 36 1518 1015 272 660 842 790 194040 SA 10.2 4125 BV140016FDENAA380
1600 16 790 1050 1820 57 40 1719 1161 272 698 962 820 261750 SA 14.2 5285 BV160016FDENAA380
